Металл

Расчет элементов и узлов стальных конструкций

Выбор сортамента двутавровых профилей:

• выбор СНиП II-23-81* или СП 53-102-2004
• расчетные усилия могут быть заданы пользователем или импортированы из ПК STARK ES
• задание общей информации по проекту
• задание имени файла для вывода результатов расчета
• организован вызов ранее заданных профилей и марок сталей при повторном обращении к процедуре Сортамент

Расчет баз стальных колонн

• одна или две траверсы
• два или четыре  болта с каждой стороны
• постановка ребер жесткости
• вычисляются основные размеры всех элементов базы
• определяются диаметры анкерных болтов
• определяются катеты основных сварных швов

Расчет узлов ферм из гнутосварных профилей

• проверяется несущая способность стенок элементов узла
• определяются катеты сварных швов
• проверяется несущая способность элементов, сходящихся в узле
• для узлов типа L подбирается опорное ребро
• автоматическое определение изгибающего момента от эксцентриситета

Определение коэффициентов расчетных длин колонн

• расчет выполняется на основании значений удерживающих усилий на концах рассматриваемого стержня, определенных в конкретной расчетной схеме
• учитывается податливость основания
• Создание ведомости отправочных элементов и чертежа технической спецификации стали к чертежам металлоконструкций на стадии КМ
• ведомости отправочных элементов выводятся на русском или английском языках
• техническая спецификация стали выводится в dxf-файл формата А1, А2 или А3 по желанию пользователя
• для профилированных листов выполняется техническая спецификация по специальной форме
• выдача результатов формирования Технической спецификации стали и  Ведомости отправочных марок в слой «0» чертежей

Расчет прямоугольных бункеров с передачей нагрузок на бункерные балки

рис.1 Расчет бункерных балок, включая балки многоячейковых бункеров

Расчет фланцевых соединений на высокопрочных болтах

• центрально растянутых и изгибаемых элементов двутаврового сечения
• центрально растянутых элементов из спаренных уголков
• центрально растянутых и сжатых элементов круглого сечения, с ребрами и без них

Расчет элементов сквозного сечения из прокатных и гнутых профилей на центральное и внецентренное сжатие и растяжение

Расчет балок, в том числе с перфорированной стенкой

• возможно решение прямой задачи по    определению минимального сечения балок
• выполняется расчет на прочность, общую и местную устойчивость
• для балок из трех листов выполняется проверка устойчивости стенки с поперечными ребрами и, при необходимости, с одним продольным ребром

Расчет элементов составного сечения из прокатных и листовых профилей на центральное и внецентренное сжатие и растяжение

Расчет опорного ребра балки

проверяется несущая способность опорных ребер трех типов:

• из листа в торце
• из двух листов в приопорной части
• из двух тавров, выполненных из листов, в приопорной части

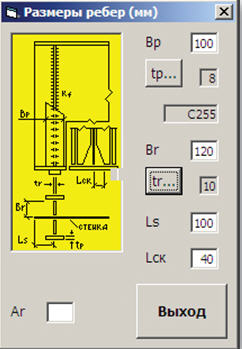

рис.2 Просмотр промежуточных результатов

Вывод результатов расчета

• вывод исходных данных и результатов расчета выполняется в специальном окне
• необходимые таблицы могут быть выведены в dxf-файл
