Project Studio CS Водоснабжение

Программа для проектирования внутренних систем водопровода и канализации в среде AutoCAD.

Программа для проектирования систем водопровода и канализации по отечественным стандартам, в которой объединены расчетная и графическая части проекта. Основанием для расчета, формирования аксонометрических схем, генерации спецификаций оборудования является реальная модель сети.

Все объекты Project StudioCS Водоснабжение (трубы, сантехнические приборы, трубопроводная арматура и т. д.) являются интеллектуальными. Каждый из этих объектов обладает определенными свойствами, характерными для данного элемента, которые можно редактировать в процессе проектирования.

Для управления данными текущего проекта используется специализированный Мастер управления. Он позволяет корректно вести архив по проектам, гарантированно точно выполнять расчеты и специфицирование только для текущего проекта. Кроме того, средствами этого Мастера осуществляется импорт строительных планировок в проект. Project StudioCS Водоснабжение может использовать любые строительные планировки в формате *.dwg.

В Project StudioCS Водоснабжение 3. х реализована технология 2,5D-проектирования. Смысл ее заключается в следующем: пользователь работает на виде в плане, а все характеристики вертикальных участков и стояков (высота, сортамент труб, наличие трубопроводной арматуры и т. п.) задает в панели свойств. Таким образом значительно повышается производительность работы проектировщика и уменьшается количество рутинных операций. Если в процессе работы необходимо создать 3D-модель систем водопровода и канализации, то она генерируется нажатием одной кнопки.

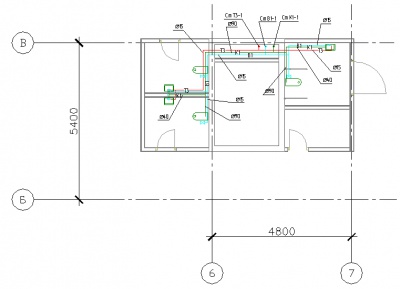

При трассировке трубопроводов систем внутреннего водопровода и канализации специализированные привязки обеспечивают точное присоединение труб к сантехническим приборам и оборудованию, установку арматуры и фитингов на трубы. Специализированные функции позволяют отслеживать неподключенные элементы и трубопроводы.

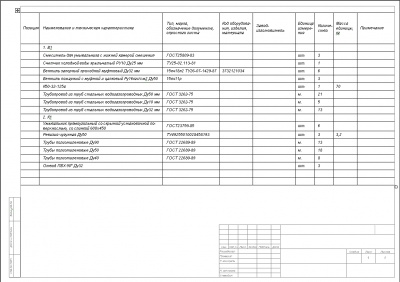

Расчет производится автоматически для всех систем текущего проекта: рассчитываются расходы и требуемый напор, подбираются диаметры труб. Также в автоматическом режиме генерируются спецификации оборудования и аксонометрические схемы. Следует отметить, что Project StudioCS Водоснабжение автоматически изменяет вид объекта с вида на плане на вид объекта в аксонометрии (например, обозначение умывальника в системах канализации). Ведомость рабочих чертежей, а также ведомость ссылочных и прилагаемых документов формируются в полуавтоматическом режиме. Все выходные документы могут генерироваться пользователем в отдельных файлах формата *.dwg. Табличные документы (спецификация оборудования и ведомости) могут быть импортированы в M. S. Word, M. S. Excel.

Базы данных Project StudioCS Водоснабжение полностью открыты для редактирования пользователем. Существует возможность пополнять базу данных как графическими объектами (условные обозначения сантехнических приборов и оборудования), так и расчетными характеристиками (характеристики оборудования, трубопроводов, арматуры).

Системные требования

• Операционная система Windows 7 (32 bit, 64 bit), Windows 8 (32 bit, 64 bit).
• Для установки программы требуются права администратора.
• Для 32-битных версий операционной системы рекомендуется включать расширение доступной памяти на процесс в операционной системе до 3 Гб.

Требования к программному обеспечению

• AutoCAD 2010-2017 (32 bit, 64 bit).
• Microsoft Office 2003, Microsoft Office XP, Microsoft Office 2007, Microsoft Office 2010.
