Штуцер МКЭ - Расчет усилий, напряжений и жесткости в узле соединения штуцера с сосудом (аппаратом)

Номер в каталоге

ТС-3

95 000 ₽

с НДС
Ваше имя *

Please let us know your name.
Email *

Please let us know your email address.
Запрос *

Please let us know your message.
Антиспам *

Invalid Input Введите "АСПО"
для снятия блокировки.









Штуцер МКЭ

0.0/5 рейтинг (0 голосов)

Первая специализированная отечественная программа для расчета усилий, напряжений и жесткости в узле соединения штуцера с сосудом (аппаратом) с помощью метода конечных элементов (МКЭ).

Такой расчет позволяет оценить реальную необходимость усиления места соединения и значительно сэкономить на неоправданных работах по усилению прочности и жесткости узла врезки.

Использование программы позволяет повысить безопасность оборудования при сокращении трудозатрат на этапе проектирования.

Программа может быть использована для обоснованного назначения допускаемых нагрузок, действующих на штуцер.

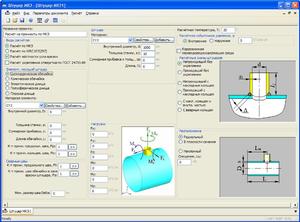

Shtuzher-MKE-TS-3-screenshot1

Выполняемые функции:

  • определение мембранных, изгибных и общих напряжений в местах врезки штуцеров (в том числе наклонных) в цилиндрические и конические обечайки, в выпуклые и плоские днища от действий внешних нагрузок и давления;
  • определение допускаемых мембранных и общих напряжений;
  • расчет укрепления отверстия от действия давления по ГОСТ 24755–89;
  • выдача заключения о работоспособности узла врезки;
  • определение жесткости (податливости) узла врезки;
  • расчет прочности и жесткости по WRC107 (297);
  • расчет прочности врезки, работающей в коррозионно-активной сероводородсодержащей среде;
  • вывод протокола расчета.

При определении прочности и жесткости узла врезки МКЭ получил широкое распространение. Созданная программа, в отличие от универсальных конечно-элементных программ (ANSYS, MSC. Nastran, COSMOS и др.), не требует специальной подготовки пользователя и значительных временных затрат. Создание конечно-элементной разбивки и оценка полученных результатов напряженно-деформированного состояния (НДС) зоны врезки производится автоматически.

Расчет НДС выполняется как для радиальных, так и для косых врезок в цилиндрические и конические обечайки, а также эллиптические, сферические и плоские днища. Расчет с помощью МКЭ позволяет значительно расширить область применения и точность решения задачи.

Допускаемый уровень напряжений определяется согласно «Нормам расчета на прочность оборудования и трубопроводов атомных энергетических установок» (ПНАЭ Г-7−002−86, Госатомэнергонадзор СССР, 1989).

Точность расчетов на прочность сосудов, аппаратов и трубопроводов в месте соединения в значительной степени определяется учетом жесткости (податливости) врезки. Как правило, при расчетах на прочность трубопроводных систем соединение трубопровода и сосуда (аппарата) заменяется мертвой опорой, что приводит к получению завышенных усилий и напряжений в узле соединения.

Кроме расчета по МКЭ, в программе имеется возможность расчета жесткости и напряженного состояния узлов врезки штуцеров с использованием зависимости безразмерных относительных параметров перемещений и напряжений от геометрических характеристик элементов врезки в соответствии с WRC107−79, WRC297−87 (Бюллетени американского Совета по исследованиям в области сварки № 107, № 297 «Местные напряжения в сферических и цилиндрических корпусах, вызываемые внешними нагрузками») и BS5500−76 (Британский стандарт).

Обеспечена возможность оценки прочности и устойчивости элемента, в который врезается штуцер, расчета укрепления отверстия под действием только давления по нормативным документам ГОСТ 14249–89 и ГОСТ 24755–89 соответственно.

Программа рекомендуется для использования при проектировании и проведении поверочных расчетов в нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других отраслях промышленности.

Использование программы позволяет повысить безопасность оборудования и сократить трудозатраты на этапе проектирования.

Благодаря продуманной организации диалогового ввода и наличию встроенной документации с методическим описанием освоение программы не требует специального обучения и не занимает много времени. От пользователя не требуется знания программирования и детального устройства программы.

Требования к оборудованию и программному обеспечению

  • Процессор Pentium II 233 МГц и выше;
  • Операционная система Windows 2000 / XP / Vista / Windows 7 (русская версия);
  • Internet Explorer версии 5.0 или выше;
  • Оперативная память:
    • минимальная — 64 Мб,
    • рекомендуемая — 256 Мб и более;
  • Объем свободного пространства на жестком диске 100 Мб;
  • Дисплейный адаптер типа VGA или лучше;
  • Цветной дисплей, минимальное разрешение экрана 1024×768;
  • Привод компакт-дисков;
  • Печатающее устройство;
  • Драйвер для ключа электронной защиты (входит в комплект поставки).

Спецификация

  • Работает на: Windows 7/8/8.1
  • Тип защиты: Ключ USB, Сетевой ключ USB
  • Тип: Локальное
Все цены в каталоге указаны для ознакомления! ЗАО "АСПО" не устанавливает цены самостоятельно, а получает их от разработчиков ПО. Уточняйте цены по телефонам или по электронной почте.
