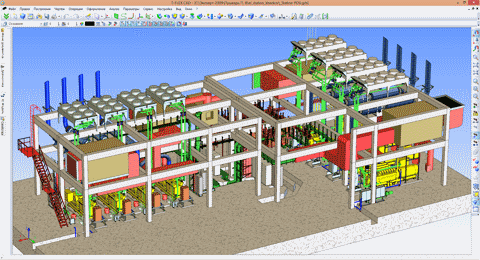

T-FLEX CAD 3D

T-FLEX CAD 3D — профессиональная конструкторская программа, объединяющая в себе мощные параметрические возможности 2D и 3D-моделирования со средствами создания и оформления чертежей и конструкторской документации. Технические новшества и хорошая производительность в сочетании с удобным и понятным интерфейсом делают T-FLEX CAD 3D универсальным и эффективным средством 2D и 3D-проектирования изделий.

Функциональные возможности программы для конструкторской подготовки и 3D-моделирования:

• Встроенный экспресс-анализ прочности на основе метода конечных элементов.
• Встроенный экспресс-анализ динамики пространственных механизмов.
• Получение масс-инерционных характеристик твердых тел, трехмерных сборочных конструкций, в том числе центра тяжести группы деталей из разнородных материалов.
• Задание материалов, наложение текстур, установка источников света, установка камер. Возможность «путешествия» внутри проектируемого объекта.
• Визуализация трехмерных объектов в виде реберной модели, шейдинга, рендеринга и удаления невидимых линий. Визуализация 3D-моделей, при которой изображение динамически сечется плоскостью.
• Представление структуры 3D-модели в виде дерева.
• Получение точных чертежей по видам и разрезам 3D-модели. Возможность разворота сложных разрезов.
• Построение «альбомных» аксонометрий разборки с ассоциативной передачей цвета 3D-модели.
• Анализ внутренней геометрии с помощью плоскости обрезки.
• Ассоциативная связь между 3D-моделью и чертежом.
• Построение разрезов и сечений по проекциям, построение местных разрезов, видов с разрывом.
• Передача и получение 3D-геометрии в стандартах DXF 3D, STL, VRML, IGES, XT и XB (Parasolid), STEP.
• Пространственные модели, базирующиеся на технологии Parasolid. В T-FLEX CAD используются новейшие версии геометрического ядра Parasolid.
• Передовой интерфейс, минимизирующий количество действий для создания 3D-элементов.
• Динамическая подсветка элементов. Широкий набор контекстно-зависимых меню.
• Отображение параметров операции манипуляторами и управление параметрами с помощью манипуляторов.
• Подсказка направления исполнения операции с помощью декораций.
• Использование инструментов, позволяющих работать непосредственно в 3D-окне по принципу «рабочая плоскость - эскиз - твердое тело - грань - эскиз - конструктивный элемент». Возможность работы со всем набором параметрических двухмерных инструментов.
• Большой набор типов рабочих плоскостей для точного расположения элементов конструкции.
• Возможность построения 3D-моделей на основе существующих двумерных чертежей.
• Параметрические трехмерные 3D-модели.
• Получение 3D-моделей твердых тел с помощью следующих операций
• Сложное параметрическое 3D-моделирование с использованием параметрически изменяемых исходных элементов.
• Создание профилей на основе штриховки, текста, грани, по линиям изображения на рабочей плоскости, проекции профиля на грань, эквидистантного профиля, развернутого профиля.
• Построение разверток линейчатых, цилиндрических, конических поверхностей, а также набора поверхностей.
• Оптимальная регенерация параметрических 3D-моделей, существенно экономящая время пересчета моделей.
• Параметрические сборочные 3D-модели. Создание сборок из отдельных 3D-фрагментов. Возможность быстрого назначения привязки деталей друг другу. Выполнение булевых операций между 3D-фрагментами.
• Визуализация сборочных 3D-моделей в разобранном виде.
• Использование единой схемы работы и единого файла для отдельных деталей и сборочных 3D-моделей.
• Проектирование сборочных 3D-моделей «сверху-вниз». Моделирование деталей в контексте сборки с автоматическим обновлением при изменениях.
• Создание сопряжений в сборочной конструкции. Интерактивное задание движения и положения звеньям механизма методом «перетащи и оставь».
• Создание адаптивных фрагментов, принимающих параметры и геометрию по элементам вставки.
• Специализированные средства моделирования трубопроводов.
• Специализированные средства моделирования листовых деталей.
• Программный и визуальный анализ взаимного пересечения 3D-тел в сборке (анализ на собираемость).
• Измерение характеристик тел, кривизны поверхностей, кривизны кривых, отклонения граней, зазор между гранями, расхождение нормалей граней.
• Оценка гладкости 3D-модели, разнимаемости формы.
• Дерево 3D-модели и 3D-окно ассоциативно связаны через подсветку элементов. Активно используется для редактирования, удаления, задания параметров, перемещения операций, выполнения булевых операций.
• Цветовое отображение статуса операций в дереве 3D-модели (видимая, невидимая, погашенная).
• Возможность наложения материала на поверхности.
• Задание текстуры, цвета, прозрачности, преломления, отражения материала.
• Получение фотореалистичных изображений. Использование технологии ray-tracing, объемных текстур, спецэффектов.
• Трехмерная анимация с генерацией AVI-файлов. Возможность создания фотореалистичных анимационных роликов.
